SG-SFL790G水冷型拐視馬蹄焰高溫工業電視設備為自適應數字高清型（200萬像素），主要是應用于玻璃廠正壓爐，環形爐抓鋼出口等。根據現場環境，該設備使用氣水雙冷保護，能達到很好的使用效果。
對燃油，燃煤，燃?xì)鉅t該設備可將攝像鏡頭直接伸至爐壁觀察孔，可在集控室內連續實時地監視爐內火焰、料面的工作狀態。
系統采用PLC控制技術對攝像機和鏡頭部分的伸進退出進行自動控制，在系統電源、壓縮空氣供應等出現問題以及探頭罩內溫度超出范圍時均可自動將機構退出爐膛，對設備起到自動保護的作用。
技術特點
國家專利技術，專利號：ZL200530034197.2
自適應數字高清型（200萬像素）
完善的質量保證體系，培訓服務、備件服務、跟蹤回訪服務流程化、網絡化管理。
純風冷冷卻技術，螺旋風幕設計，國內獨創
三重保護技術，智能化，可靠運行
耐高溫全不銹鋼材料，模具化制造，結構巧妙設計，體現科技水平
圖象視角可根據現場選擇，獲取最佳效果。
技術指標
|
項目
|
性能指標
|
產品特點
|
適用于 正壓爐，環形爐抓鋼出口等。該設備使用氣水雙冷保護，能達到很好的使用效果
|
使用環境特點
|
爐內溫度≤2000℃
|
控制系統≤70℃
|
|
退出裝置
|
自動退出功能
|
超溫、欠壓、斷電時探頭能自動退出爐膛
|
|
退出裝置行程
|
790mm
|
|
手動退出伸進功能
|
有
|
控制裝置
|
PLC可編程控制
|
8個輸入量，6個輸出量
|
|
兩級控制
|
可實現現場中控室兩地操作
|
供電要求
|
供電電壓
|
AC220V±10%
|
|
供電頻率
|
50Hz
|
|
供氣要求
|
壓縮空氣入口壓力
|
0.4~0.8MPa
|
壓縮空氣入口壓溫度
|
≤35℃
|
壓縮空氣最小流量
|
0.4m3/min
|
圖像指示
|
像素
|
200萬
|
|
寬動態
|
120db
|
|
視場角
|
隨機配置
|
17°~81°
|
電纜配置
|
電源電纜
|
RVV3×1
|
|
視頻電纜
|
SYV75-5
|
|
控制電纜
|
AVPV6×0.5
|
|
基板冷卻水要求
|
流量
|
0.2m3/h
|
|
渦旋制冷管
|
壓縮空氣入口大于0.35MPa時，壓縮空氣出口溫差為23℃。
|
|
安裝距離
|
控制裝置到手動退出裝置最遠距離10m，控制中心到現場最遠距離250m。
|

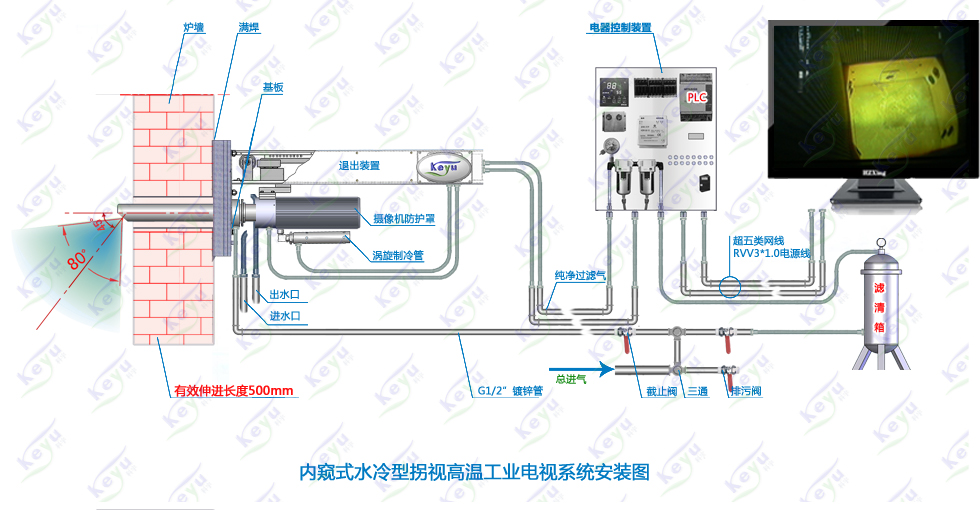

系統安裝
爐墻開孔口直徑110mm；
控制箱與自動退出裝置距離標準為10米以內，之間通過配接管道過渡；
基板與爐墻外壁用電焊焊接固定，要求滿焊；
在設備通氣之前，先將截至閥關閉，打開排污閥將管路中的污物排盡后方能將冷卻氣通入本設備；
圖中壓縮空氣管路除本設備自帶的繞曲管外，其他管路均由需方在現場敷設。
|
