SG-FL790FB防爆型彩色高溫電視監控系統為自適應數字高清型（200萬像素），可廣泛應用于火力發電、化工、冶金、玻璃熔煉、水泥制造等工業領域的高溫環境現場。設備符合GB3836.1-2000《爆炸性環境防爆電氣設備 通用要求》和GB3836.2-2000《爆炸性環境防爆電氣設備 隔爆型電氣設備"d"》要求，其防爆等級為dⅡCT6。
該設備基于電動型改造而來，放棄電機鏈式傳動，改用無桿式氣缸作為退出裝置的執行機構，避免電機啟動時產生火花而帶來的安全隱患。采用符合防爆標準的防爆電磁閥對氣缸進行控制，提高安全性。
系統采用PLC控制技術對攝像機和鏡頭部分的伸進退出進行自動控制，在系統電源、壓縮空氣供應等出現問題以及探頭罩內溫度超出范圍時均可自動將機構退出爐膛，對設備起到自動保護的作用。設備自帶儲氣罐能在中斷外界氣源的情況下為氣缸提供壓縮空氣，仍能多次執行伸進退出動作。
技術特點
自適應數字高清型（200萬像素）
嚴格按照防爆要求設計，防爆性能可靠，自帶儲氣罐，停氣后仍能多次動作;
不銹鋼鏡筒堅固耐用，多種長度可選，適用于爐壁厚度在200～500mm的爐型；
雙層壓縮空氣,螺旋風簾設計,鏡頭不積灰,長期免維護；
耐高溫全不銹鋼材料，模具化制造，采用渦旋制冷管，將冷卻氣降溫20℃以上，耐高溫能力更強；
藍寶石耐高溫鏡頭,耐溫性能好,在沒有冷卻的情況下可以在400℃短暫工作；
PLC程序化控制，內窺鏡在欠壓、超溫故障時自動退出，設備工作穩定性好。
技術指標
|
項目
|
性能指標
|
產品特點
|
適用于電廠煤粉爐、沸騰爐，蒸汽鍋爐等工業高溫爐上，尤其適用于缺乏水冷卻條件的地區。
|
使用環境
|
爐內溫度≤2000℃
|
控制系統≤70℃
|
|
退出裝置
|
自動退出功能
|
超溫、欠壓、斷電時探頭能自動退出爐膛
|
|
退出裝置行程
|
790mm
|
|
手動退出伸進功能
|
無
|
控制裝置
|
PLC可編程控制
|
8個輸入量，6個輸出量
|
|
兩級控制
|
可實現現場中控室兩地操作
|
供電要求
|
供電電壓
|
AC220V±10%
|
|
供電頻率
|
50Hz
|
|
供氣要求
|
壓縮空氣入口壓力
|
0.4~0.8MPa
|
壓縮空氣入口壓溫度
|
≤35℃
|
壓縮空氣最小流量
|
0.4m3/min
|
圖像指示
|
像素
|
200萬
|
|
寬動態
|
120db
|
|
視場角
|
隨機配置
|
81°
|
電纜配置
|
電源電纜
|
RVV3×1
|
|
視頻電纜
|
SYV75-5
|
|
控制電纜
|
AVPV6×0.5
|
|
渦旋制冷管
|
壓縮空氣入口大于0.4MPa時，壓縮空氣出口溫差為23℃。
|
|
安裝距離
|
控制裝置到手動退出裝置最遠距離10m，控制中心到現場最遠距離250m。
|

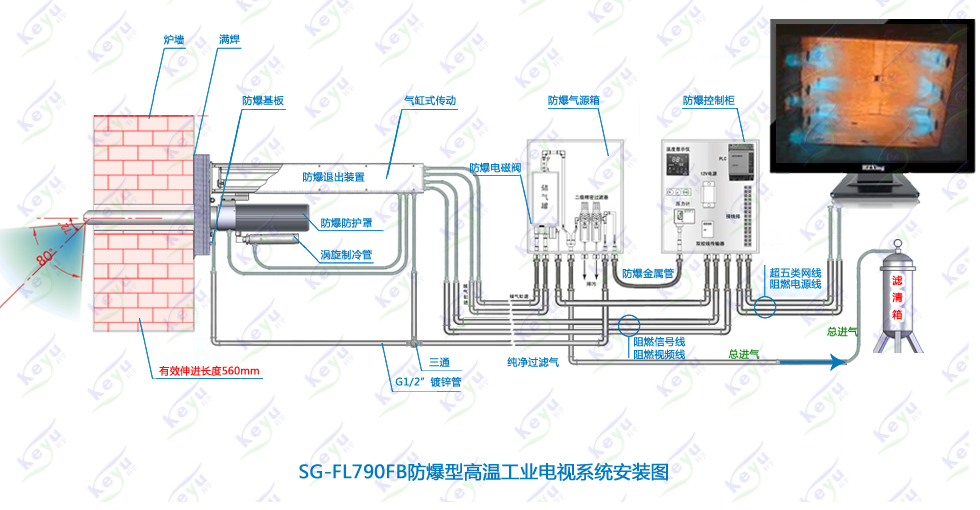

系統安裝
爐墻開孔口直徑110mm；
開孔位置要計算好視角范圍，按圖施工；
控制箱與自動退出裝置距離標準為10米以內，之間通過配接管道過渡；
基板與爐墻外壁用電焊焊接固定，要求滿焊；
在設備通氣之前，先將截止閥關閉，打開排污閥將管路中的污物排盡后方能將冷卻氣通入本設備；
圖中壓縮空氣管路除本設備自帶的繞曲管外，其他管路均由需方在現場敷設。
|
